エイト産業株式会社はプレス金型の自動交換装置用（QDC)の「クランプシステム機器」・プレス騒音対策用の「防音
壁」・回転テ－ブル、ATCマガジン用「減速機」、エア及び流体の自動着脱用「オートカプラ」を販売・設計・現地取付
け施工を専門としている会社である。特に金型クランプシステムについては、メーカ－のエスア－ルエンジニアリング株式
会社様と共に、マツダ株式会社様のプレス機械に約38年間にわたり納入・取付けを行い、無事故でその合理化に寄
与してきました。その実証を基に、世界屈指のヘム機メーカ－である株式会社ヒロテック様のヘム機に自動化 装置を
納入し、日本国内は勿論アメリカ、メキシコ、イギリス、インド、中国等世界各国へ輸出している。また長年に わたり
隣国の中国市場にも対応し、广州ホンダ、上海ＧＭ等にも納入している。中国市場においては、自動車メーカー、工
作機械メーカー、プレス機械メーカーおよびエンドユーザーへのアフターサービスに対応している。
会社概要
Copyright©2024 eitoinc.com
S型
SY 18.1MPa
HI-CLAMP
HI-CLAMP
HU Hi-Lock Units
HMS Power Units
VF3-3M-A1
Die Lifter
HL70
HL28
HL50
SY/SZタイプ
•
金型締付面積が広いので、金型表面に傷や凹みが生じにくい。
•
軽量、コンパクトでしかも頑強です。
•
安全対策として上型に最適です。
•
オプションとして配管ポートがNPTポートのものも製作できます。
•
金型プレートのU溝上部と機械側のT溝の間を、単動バネ復帰式の
シリンダの直接の力で締め付けるT溝手動スライド式のクランプです。
LY/LZタイプ
•
シリンダ部とレバー部が分割構造なので、T溝に均一な力が働き、
T部に偏磨耗が起こらず、締代が安定します。
•
金型にU溝がなくても使用できます。
•
単動バネ復帰式のシリンダの力でレバーを介し、金型をクランプします。
•
クランプする力の反力を受ける方法として、手動スライド式の
T溝型とボルト固定式のフランジ式の２種類があります。
•
ポートがNPTポートのものが製作できま。
•
ハイロクユニットは、油圧ロックを行うシステムに最適です。
•
メンテナンスフリーで、電動ポンプのような複雑な管理が不要です。
•
エアー駆動ポンプを採用しており、省エネでしかも防爆形です。
•
低価格でコンパクト設計を重視、経済性、小スペースを追求しています。
•
安全確認でも万全、圧力検知用PS付で異常を敏速にキャッチします。
ノンタッチクランプ
•
クィック ダイ チェンジ－クランプ移動スピードが1.5倍にアップ!
•
クィックメンテナンス – スライドT溝にクランプ用の抜き穴がなくても
すばやく交換!
•
クオリティライフ－ ブランキングプレス60Gで5,000時間以上稼動。
•
金型荷重の約1/100程度の力で移動が可能(例え
ば、19.6kN(2ton)の金型であれば0.2kNの力でOK!) 。
•
油圧シリンダによるリフトアップ方式により、中･重荷重用に
最適です。
•
ローラー部は、カバー付なので、スクラップの多い場所でも安
心して使用できます。
Carrier Bar
•
使用後は垂直に折りたたむことができ、作業スペースが広く取れます。
•
着脱も可能で、ブラケットを増設するだけで他のプレス機械とバーを共有
することが出来ます。
•
ボルスターのすぐ近くに大型ローラーを配していますので、金型の移動
がスムーズです。
•
ローラーは特殊アウターレース付きで、耐久性抜群です。
•
型落ち防止ストッパー付で金型の出し入れが安全に行えます。
•
金型質量の約1/100の力で金型を移動できます。
ハイロックユニット･バルブユニット
ダイリフター･キャリアバー
油圧クランプ
Copyright©2024 eitoinc.com
L型
SZ 24.5MPa
LY 18.1MPa
LZ 24.5MPa
Coupling
Nipple
Patent pending
HNS-8C
HNS-8N
NS Single-type
NS series PT1/8-PT2
NMTシリーズ
自動着脱のニーズに対応取付時の精密な芯出しは不要
用途:
•
ロボットのツールチェンジャー
•
フリーフローコンベアのパレットと地上機との接続
•
工作機のパレットチェンジャー
•
各種成形機の金型交換装置
•
組立ラインの治具交換装置
•
各種自動機
精密な芯出し必要なし/面タッチシールタイプ
•
オートコネクタ”NMT シリーズ”はエア配管の自動着脱に最適です。
•
カップリング、ニップル共にセルフシール付です。
•
独自のバルブ構造採用によりコンパクトになっています。
•
外部シールは面タッチタイプの為、着脱操作が簡単です。
•
接続時の芯振れ許容量が大きいので、取付･調整が楽に行えます。
•
自動着脱での耐久性は10万回の高寿命です。
合理的な調芯機能/面タッチシールタイプ
特徴:
•
面タッチタイプの接続面には凹凸が少なく清掃が容易です。
•
接続面の偏芯は半径1.5mm、傾きは1/300まで許容できます。
•
カップリング・ニップル共にリジットな配管ができます。
•
フランジ取付けの為、省スペース設計が可能です。
•
スピルレス構造により、接続時の空気混入はほとんどありません。
•
流体通路は圧力損失の少ない構造です。
•
自動着脱回数10万回クリア（ NABCO工場テスト）
ノンスピルシリーズ( 低圧用)LFM型
特徴:
•
偏芯許容量が大きいです。
•
着脱時の空気混入や流体の外部流出がほとんどありません。
•
着脱20万回以上の高耐久性があります。
インジェクションマシン/金型交換装置
オートコネクタ
HNSシリーズ(スピルレス構造)
用途
金型交換自動化システム
Copyright©2024 eitoinc.com
ロボット
RVシリーズは、小型・軽量ながら剛性が高く、過負荷に強いという特徴があります。加速性能がよく、滑らかな動き、正確な位置精度が得られます。RV-RE、
RV-Cシリーズは、産業用ロボットのジョイントに用いられます。小型・軽量ながら剛性が高く、過負荷に強いことを特徴とします。また、バックラッシュ・回転振動・
イナーシャが小さいため、加速性がよく、滑らかな動き、正確な位置精度が得られます。

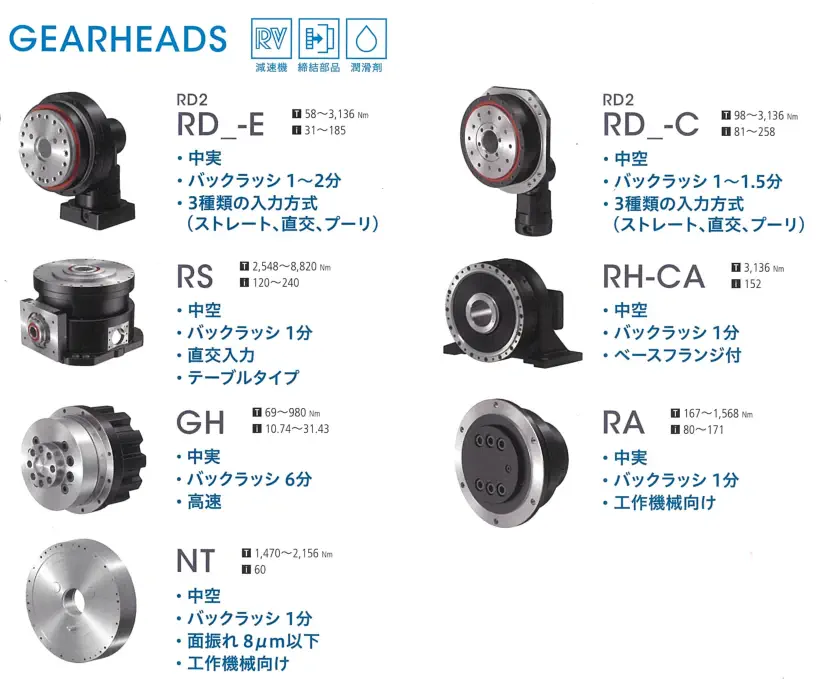

減速機RD
.
GHシリーズ（ ギアヘッド・タイプ）
用途

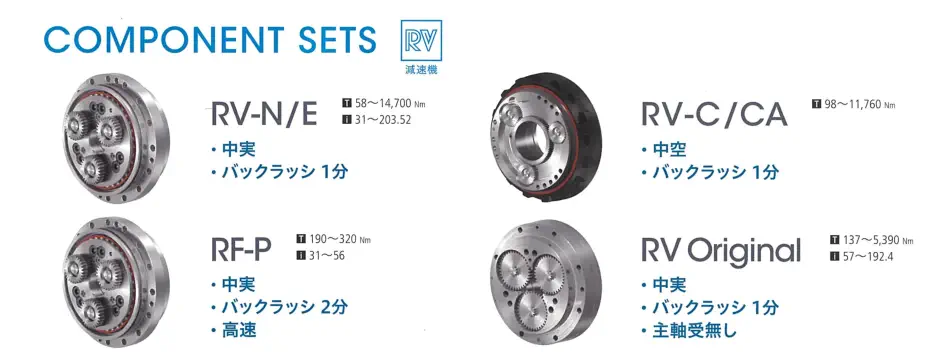

減速機RVシリーズ（コンポーネントモデル）
Copyright©2024 eitoinc.com
FFD
FA
AGV
工作機械
アンテナ
医療機器
溶接
株式会社ヒロテック
横浜ゴムMBC株式会社
ニデックマシンツール株式会社
マツダ株式会社
広島アルミニウム工業株式会社
ホーコス株式会社
株式会社日本製鋼所広島製作所
株式会社エイチアンドエフ
ユニプレスモールド株式会社
株式会社シマノ
大鳥機工株式会社
UBEマシナリー株式会社
椿本興業株式会社
三菱重工業株式会社 広島製作所
デルタ工業株式会社
株式会社デルタツーリング
南条装備工業株式会社
住野工業株式会社
ジー・ピー・ダイキョー株式会社
株式会社キーレックス
株式会社オンド
アラインテック株式会社
株式会社ジェイ・エム・エス
双葉工業株式会社
エムジープレション株式会社
プレス工業株式会社
株式会社北川鉄工所
国外：
ヒロテックアメリカ（USA）
ヒロテックメキシコ（メキシコ）
ヒロテックメキシコツーリング（メキシコ）
ヒロテックインド（インド）
柳州広菱模技木有限公司（中国）
広島技木（南京）汽車部件有限公司（中国） （順不同）
上海通用汽車有限公司（中国）
上海東裕物資有限公司（中国）
広州本田汽車有限公司（中国）
會田香港有限公司（中国）
天津市天鍛圧力機有限公司（中国）
上海 汽車製造業有限公司（中国）
(昆山)自行車零件有限公司（中国）
浙江永田汽車有限公司（中国）
主な取引先・納入先
Copyright©2024 eitoinc.com
製品に関するお問い合わせは、お気軽に下記までお尋ね下さい。ご意見、ご要望等もお待ちしております。
Copyright©2024 eitoinc.com
Eito Industries Inc. is a company of specializing in the sale, design, and on-site installation of "Clamping
System Equipment" for Automatic Die Changer (QDC) of Press Dies, "soundproof wall" for press noise
suppression, rotary table, "reduction gear" for ATC magazines and "auto-couplers" for automatic attachment
and detachment of air and fluids. In particular, we have been supplying and installing mold clamping systems
on Mazda Motor Corporation's press machines for about 38 years together with the manufacturer, SR
Engineering Co., Ltd., and have contributed to the rationalization of mold clamping systems without any
accidents. Based on these experiences, we have delivered automation equipment to hem machines of one
of the world's leading hem machine manufacturers, Hirotec Corporation and exported it not only to Japan
but also to the United States, Mexico, the United Kingdom, India, China, and other countries around the
world.
In addition, for many years, we have been providing the neighboring Chinese market, supplying to Yuzhou
Honda, Shanghai GM, etc. In the Chinese market, we have been also providing after-sales service to
automatic manufacturers, machine tool manufacturers, press machine manufacturers and end users.
About us
Copyright©2024 eitoinc.com
Home
Hydraulic Clamp
•
As the clamping area of dies are wide, no scratches and dents are
made on it's surface.
•
Light weight, compact and robust.
•
Available to upper dies for safety.
•
NPT port type available as an optional mechanism.
•
It is a single-action spring reset clamp
•
It clamps U-channel of die plate and T-slot of bolster or slide fixed on
machine by the direct power from clamp cylinder.
SY/SZ type
LY/LZ type
•
It has a split construction cylinder and lever sections resulting in
exerting uniform force over T-slot. No one-sided wear is caused in
T-section and clamping allowance is stabilized.
•
It can be used even if there is no U-channel in dies.
•
It clamps a die by the power of a single-action spring reset-type
cylinder via clamping lever.
•
It has 2 types of installing methods. T-slot manual sliding and
bolt-fixing flange type.
•
We manufacture oil pressure holding and NPT port types as
optional mechanisms.
Hi-Lock Unit
.
Valve Unit
HU Hi-Lock Units
HMS Power Units
VF3-3M-A1
•
Hi-Lock Units are best suited to the system that performs hydraulic
locking.
•
Maintenance-free, simple and easy controls.
•
Air-driven pumps: realizing energy saving and burst-proof
•
Low costs, compact, great economy
•
Perfect safety measures. Dependable; with pressure-detecting PS
that quickly detect irregularities.
•
Quick Die change. Increased clamp travel speed (1.5 times faster).
•
Quick Maintenance. Clamp removal time reduced by 75%.
Easy and quick removal, even without clamp removal hole on T-slot.
•
Quality Life. Proven for high load blanking press with over 5,000
hours use with 60G shock load.
Die Lifter
.
Carrier Bar
Die Lifter
HL70
HL28
HL50
•
Die changing is possible with approx. 1/100th the lifting power of
the die load. (For example, a 19.6kN (2 ton) die can be transported
with only a 0.2kN (20kg) lifting capacity).
•
Hydraulic lift design is perfect for medium to heavy loads.
•
Rollers are equipped with cover for easier, long-term use on sites
where there is excessive scrap chip.
Carrier Bar
•
When not in use, the bars can be folded down to provide a
wider working space.
•
The bars are detachable and interchangeable, therefore by
having extra brackets, one set of bars can be used for multi-stations.
•
The big roller is located near the bolster which allows smooth
die transfer.
•
All rollers are equipped with special outer lace for maximum
durability.
•
The die stopper provides extra security for unloading operations.
•
The die can be loaded or unloaded with approx. 1/100 of weight
by means of precision roller bearings.
Non-touch clamp
Copyright©2024 eitoinc.com
SY 18.1MPa
HI-CLAMP
HI-CLAMP
SZ 24.5MPa
LY 18.1MPa
LZ 24.5MPa
S型
L型
•
Tool changer for robots
•
Connection between test stand and pallet on free-flow conveyor
•
Pallet changer for machine tool
•
Changer of mold for various molding machines
•
Changer of jigs for assembly lines
•
Various kinds of automatic machines
NMT Series
Precise adjustment of joints is not necessary at connection
and disconnection .
Coupling
•
Easy cleaning is possible because of no projections or
depressions on the face touch type connecting faces.
•
Allowable eccentricity of connecting faces is 1.5 mm in
radius and 1/300 in inclination.
•
Rigid piping is available in both couplings and nipples.
•
Space-saving design is possible because of the adoption of
flange fittings.
•
Air is prevented from entering during connection because
of the employment of spillover-less structure.
•
The fluid passage has a structure of less pressure loss.
•
Automatic detachment tests have been performed
hundreds of thousands times.
•
Large eccentricity tolerance
•
Less air mixture and fluid flow during connection and disconnection
•
Highly durable (200,000 times connection/disconnection)
Uses:
No need for precise centering/Phase touch seal type
•
Auto-connector "NMT-series" is most applicable to automatic
connecting & disconnecting of air pipes
•
Both coupling and nipple have self-seal functionality
•
Compact
•
Easy connection/disconnection by phase touch
•
Easy installation and adjustment
•
High Durability
Nipple
Reasonable Aligning Function/Face touch seal type
Patent pending
HNS-8C
HNS-8N
Features:
Non-Leakage Series (for Low Pressure) LFM type
Features:
NS Single-type
Injection Machine/Die Change
NS series PT1/8-PT2
HNS Series (Less Spillover)
Applications
Auto Connectors
Copyright©2024 eitoinc.com
Robot
The RV Series reducers are compact and lightweight with features of outstanding rigidity and overload resistance. With thesefeatures, the RV
series reducers serve to provide excellent accelerating capabilities, smooth motion and accurate positioning precision, leading to enhanced robot
controllability.
The RV-E and RV-C reducers are used as the joints of industrial robots. They are very compact and lightweight, while at the same time being highly
rigid and overload resistant. In addition, these series feature reduction in backlash, rotational vibration and inertia, which ensures higher accelerating
capability, smoother motion, and higher positioning accuracy, thus leading to further enhanced robot controllability.
Precision Reduction Gears: RD
.
GH Series (Gear Head Type)
Application
Precision Reduction Gears: RV Series (Component Models)
Copyright©2024 eitoinc.com
Machine Tools
Welding
ANTENNA
FFD
FA
AGV
MEDICAL
Prevention of environmental noise pollution for a better working environment
Enclosures for High-Speed Press
Sound-Proof Inspection Room
Products and parts that need acoustic quality estimation and control are rapidly increasing.
KOTOBUKI TUSHO offers suitable sound-proof inspection
rooms and anechoic rooms.
Anechoic Room
Enclosure for Compressor
Enclosure for Compressor
Noise Control
For Acoustic Quality Estimation And Control
Other Noise Control Systems
Copyright©2024 eitoinc.com
Main business partners and customers
HIROTEC CORPORATION
Yokohama Rubber MBC Corporation
Nidec Machine Tools Co., Ltd.
Mazda Motor Corporation
Hiroshima Aluminum Industry Co., Ltd.
HOCOS Corporation
Japan Steel Works Hiroshima Works
H&F Corporation
Unipres Mold Co., Ltd.
Shimano Corporation
Ootori Kiko Co., Ltd.
UBE Machinery Co., Ltd.
Tsubakimoto Kogyo Co., Ltd (Tsubaco)
Mitsubishi Heavy Industries, Ltd. Hiroshima Machinery Works
Delta Kogyo., Ltd.
Delta Tooling Inc.
Nanjo Equipment Industry Co., Ltd.
Sumino Kogyo Corporation
GP Daikyo Corporation
Keylex Corporation
Ondo Corporation
Aligntech Inc.
JMS Corporation
Futaba Industry Co., Ltd.
MG Precijan Corporation
Press Kogyo Co., Ltd.
Kitagawa Iron Works
Overseas:
Hirotec America (USA)
Hirotec Mexico (Mexico)
Hirotec Tooling de Mexico (Mexico)
Hirotec India Private Ltd.(India)
Liuzhou Lingmou Technology Wood Co., Ltd (China)
Hiroshima Jimu (Nanjing) Auto Parts Co., Ltd. (China)
Shanghai General Automobile Co., Ltd. (China)
Shanghai Dongyu Materials Co., Ltd. (China)
Guangzhou Honda Automobile Co., Ltd. (China)
Huitian Hong Kong Limited (China)
Tianjin Tianyun Pressure Machine Co., Ltd. (China)
Shanghai Automobile Manufacturing Co., Ltd. (China)
(Kunshan) Bicycle Parts Co., Ltd. (China)
Zhejiang Yongtian Automobile Co., Ltd. (China)
Copyright©2024 eitoinc.com
6-31,2-Chome,Kasumi Minami-ku, Hiroshima-city, 734-0037
JAPAN
+81-82-256-1455
+81-82-256-1355
For further inquiries, please don't hesitate to contact us. We will be most willing to assist you in whatever way
we can. Thank you.
Head Office
Telephone
FAX
E-mail
Copyright©2024 eitoinc.com
